8 MẸO SỬ DỤNG ĐƯỜNG ỐNG KHÍ NÉN AN TOÀN VÀ HIỆU QUẢ

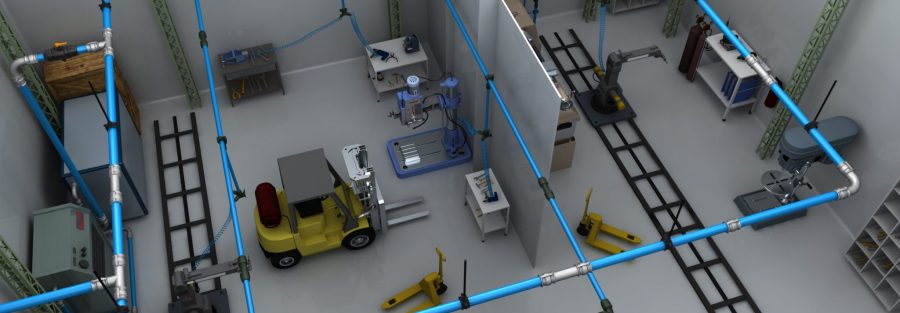

Hệ thống khí nén đóng vai trò quan trọng trong hầu hết các cơ sở công nghiệp, cung cấp năng lượng cho các công cụ, thiết bị và tự động hóa sử dụng trong sản xuất. Mặc dù máy nén khí, trung tâm của hệ thống khí nén, nhận được nhiều sự chú ý, nhưng đường ống khí nén, phân phối không khí đến các điểm cuối, cũng đóng một vai trò quan trọng không kém trong hệ thống.
Do đó, khi thiết kế hệ thống đường ống khí nén, điều quan trọng là phải làm đúng để đảm bảo mức độ hiệu quả và an toàn cao nhất. Để đạt được điều đó, chúng tôi giới thiệu 8 mẹo thiết kế đường ống khí nén.
1. Hiệu quả trong thiết kế hệ thống đường ống khí nén
Thiết kế đường ống khí nén có tác động lớn đến hiệu quả của toàn bộ hệ thống. Để tối đa hóa hiệu quả, hãy đảm bảo thực hiện các điều sau:

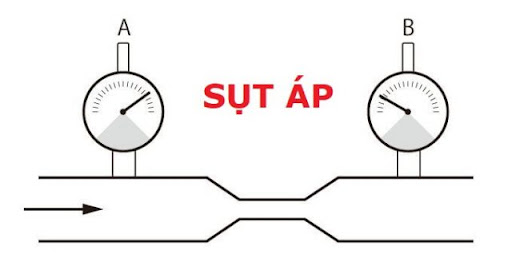

1.1 Để tránh sụt áp, hãy tối ưu hóa hệ thống đường ống khí nén
Tối ưu hóa hệ thống đường ống khí nén để ngăn ngừa giảm áp suất Trong khi giảm áp suất có thể liên quan đến rò rỉ trong hệ thống, nó cũng có thể do đường ống quá nhỏ, khúc cua và điểm nối sắc nhọn trong bố trí đường ống.Khi khí nén di chuyển qua hệ thống, vận tốc của không khí sẽ giảm khi nó thay đổi hướng, dẫn đến dòng chảy hỗn loạn làm giảm áp suất. Hệ thống khí nén sẽ phải làm việc nhiều hơn để bù đắp, tạo ra những bất cập đáng kể. Giảm thiểu lượng nhiễu loạn bằng cách sử dụng khúc cua ống nhẹ nhàng hơn và ít hơn.Các chuyên gia khuyên nên sử dụng góc 30 đến 45 độ cho các khúc cua, tạo thành một vòng liên tục cho đường ống phân phối chính của nhà máy bất cứ khi nào có thể và sử dụng đường ống có kích thước phù hợp để đạt được hiệu quả tối đa.

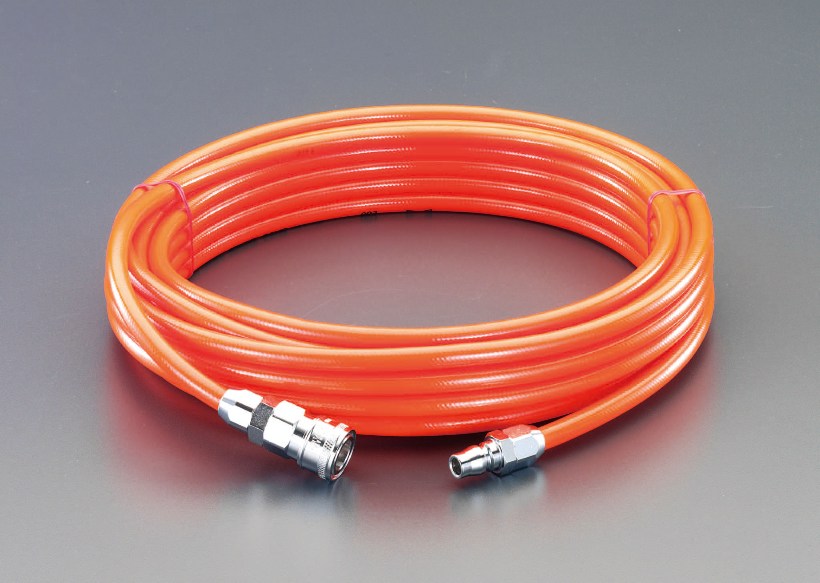

1.2 Lựa chọn vật liệu hợp lý cho ống dẫn khí nén
Có một số lựa chọn cho hệ thống ống nước công nghiệp và mọi vật liệu đều có ưu điểm và nhược điểm về độ tin cậy, hiệu suất và an toàn. Các lựa chọn phổ biến nhất là sắt đen, thép mạ kẽm, thép không gỉ, nhôm và đồng; tuy nhiên, một số ống kim loại dễ bị ăn mòn, có thể dẫn đến ô nhiễm hệ thống và tắc nghẽn đường ống khí nén, từ đó có thể gây ra kém hiệu quả.Nhôm là vật liệu phổ biến vì nó mịn, nhẹ và có khả năng chống ăn mòn. Vì thép không gỉ có khả năng chống ăn mòn và đáp ứng các tiêu chuẩn vệ sinh nghiêm ngặt nên nó là lựa chọn phổ biến trong các ngành công nghiệp như thực phẩm và đồ uống, dược phẩm và sản xuất thiết bị y tế.
1.3 Sử dụng đường ống khí nén có chiều dài ngắn hơn
Đường ống kéo dài có thể làm giảm hiệu suất của hệ thống khí nén vì chúng yêu cầu hệ thống phải làm việc nhiều hơn để bơm không khí trong thời gian dài hơn, điều này có thể dẫn đến giảm áp suất.

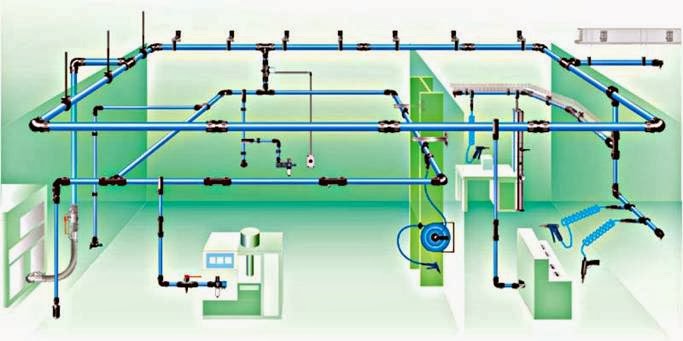

Sử dụng thiết kế đường ống khí nén dựa trên cách bố trí đường ống vòng là một lựa chọn để ngăn chặn điều này, đặc biệt nếu cơ sở có diện tích nhỏ hơn. Để giảm thiểu sự sụt giảm áp suất và tăng hiệu quả, sơ đồ đường ống vòng với các khúc cua dần dần sẽ thay thế các đoạn ống dài và xoắn đột ngột. Điều này sẽ cho phép không khí đi qua hệ thống với ít trở ngại hơn.
1.4 Xem xét nhu cầu trong tương lai khi thiết kế đường ống khí nén
Hãy đảm bảo lên kế hoạch cho nhu cầu tương lai khi chọn máy nén khí và thiết kế bố trí đường ống khí nén. Việc lên kế hoạch cho nhu cầu và mở rộng trong tương lai trong giai đoạn thiết kế sẽ dễ dàng và hiệu quả hơn là sửa đổi đường ống khí nén sau đó.
1.5 Cẩn thận khi quản lý độ ẩm
Mặc dù độ ẩm là kết quả của quá trình nén khí nhưng nó có thể gây hại cho hệ thống khí nén vì nó có thể gây ra sự ăn mòn bên trong, có thể gây hại cho các bộ phận của hệ thống, gây rỉ sét và các tắc nghẽn khác, làm hỏng không khí được tạo ra và làm giảm hiệu suất tổng thể của hệ thống.
Chọn vật liệu làm ống dẫn khí nén không bị ăn mòn khi tiếp xúc với độ ẩm dự kiến. Ngoài ra, hãy nhớ kết hợp các van xả cho phép hệ thống thoát hơi ẩm trong khi thiết kế đường ống khí nén. Để hỗ trợ thêm cho việc chống lại độ ẩm và ngưng tụ, nên tích hợp bộ làm mát sau, máy sấy và bộ lọc vào thiết kế hệ thống.
2. Những cân nhắc về an toàn trong đường ống khí nén
Khi lập kế hoạch bố trí đường ống khí nén , hiệu quả là rất quan trọng, nhưng sự an toàn của nhân viên và tài sản cũng vậy. Mặc dù sử dụng khí nén thường an toàn nhưng cần lưu ý những điều sau:

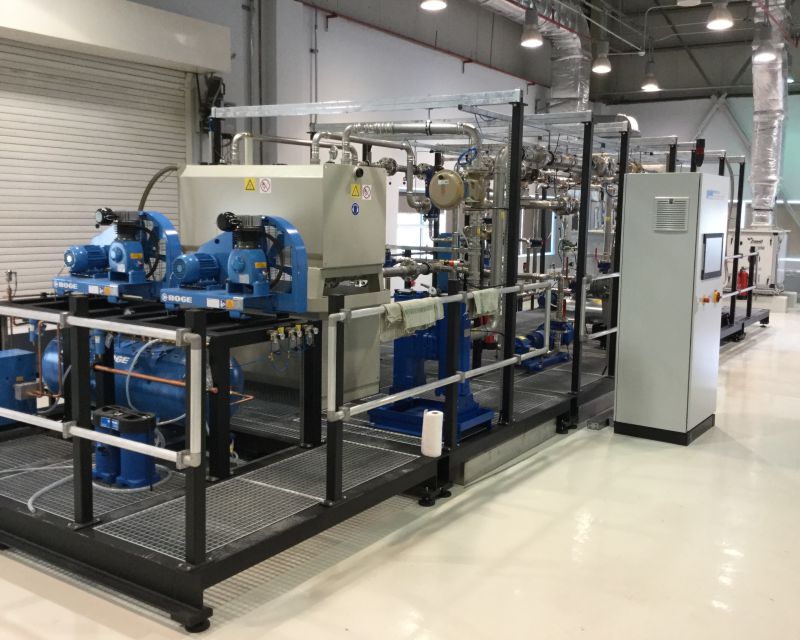

2.1 Kiểm tra mức áp suất của đường ống khí nén
Đảm bảo rằng tất cả các bộ phận của hệ thống khí nén , chẳng hạn như ống mềm, phụ kiện và vật liệu ống khí nén, được đánh giá về áp suất tối đa của máy nén khí khi thiết kế hệ thống. Hơn nữa, nếu kế hoạch hệ thống yêu cầu bể chứa , hãy đảm bảo rằng nó có van giảm áp sẽ giải phóng không khí ngay lập tức nếu áp suất tăng đến mức không an toàn.
2.2 Tránh sử dụng PVC làm đường ống dẫn khí nén
Có lý do khiến PVC không phải là vật liệu được OSHA phê chuẩn cho ống dẫn khí nén. Cuối cùng, nó có thể trở nên giòn và nứt khi tiếp xúc với áp suất và dòng chảy cao trong hệ thống khí nén , gây nguy hiểm cho sức khỏe và an toàn cộng đồng. Thay vào đó, khi lựa chọn giải pháp ống nước công nghiệp cho hệ thống khí nén , hãy chọn kim loại chống ăn mòn hoặc nhựa được OSHA phê duyệt.

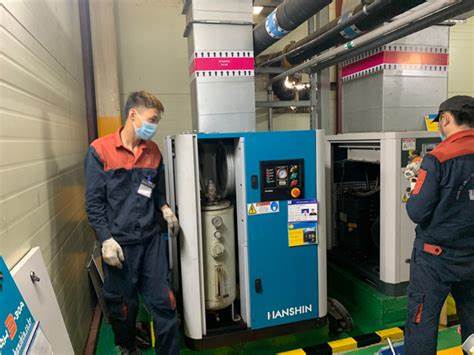

2.3 Sử dụng ống dẫn khí nén một cách thận trọng và có biện pháp an toàn
Khi xử lý ống dẫn khí nén, cần phải thực hiện một số biện pháp an toàn tiêu chuẩn. Việc kiểm tra thường xuyên các đường dẫn khí là cần thiết để tìm kiếm độ mòn, độ giòn và các sai sót khác có thể khiến đường ống bị vỡ và các mảnh vụn bay ra. Để duy trì sự an toàn và tránh các tình huống nguy hiểm, ống dẫn khí nén cũng cần được dán nhãn và gắn thẻ đúng áp suất vận hành tối đa. Cũng cần phải tính đến các quy định về sự giãn nở và co lại do nhiệt, cũng như cách ly rung động.
Hệ thống khí nén của bạn sẽ hoạt động hiệu quả và an toàn nếu bạn tính đến những đề xuất này khi chọn đường ống khí nén và lập sơ đồ đường ống. Hiệu suất của cơ sở và hệ thống khí nén đều sẽ được cải thiện nhờ việc bố trí đường ống khí nén được lên kế hoạch hợp lý.
