Bộ điều khiển servo hay servo drive là hệ thống điều khiển chuyển động cốt lõi của các cánh tay robot công nghiệp trong các giải pháp tự động hóa. Trong bối cảnh cách mạng công nghiệp 4.0 đang lan rộng, nơi tự động hóa trở thành chìa khóa nâng cao năng suất và chất lượng sản phẩm, bộ điều khiển servo đóng vai quan trọng trong việc dẫn dắt quá trình điều khiển động cơ một cách chính xác, ổn định và phản hồi gần như tức thời.
1. Bộ điều khiển servo là gì?

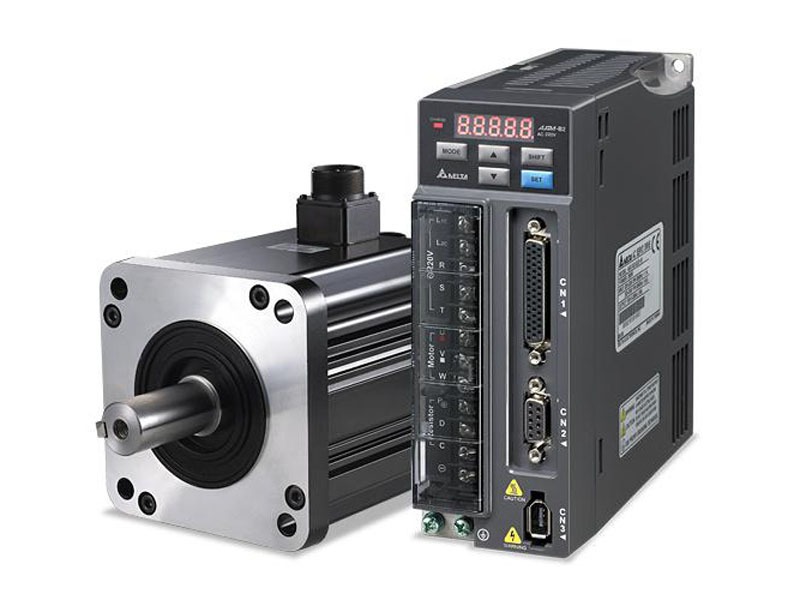

Bộ điều khiển servo (servo drive) là thiết bị điện tử có nhiệm vụ điều khiển hoạt động của động cơ servo. Thiết bị này được nhận các tín hiệu điều khiển từ hệ thống trung tâm như PLC, máy tính công nghiệp hoặc bộ điều khiển chuyển động (motion controller), sau đó cung cấp và xử lý các dòng điện phù hợp hơn để điều chỉnh các vị trí, mô-men xoắn hoặc tốc độ của động cơ servo.
Không giống như các bộ điều khiển động cơ thông thường, servo drive hoạt động theo cơ chế vòng kín (closed-loop). Điều này thể hiện rằng là hệ thống liên tục nhận các tín hiệu phản hồi của động cơ để so sánh với giá trị mục tiêu ban đầu, từ đó có thể đưa ra được các điều chỉnh phù hợp nhằm giảm sai số có nghĩa là hệ thống liên tục nhận tín hiệu phản hồi từ động cơ để so sánh với giá trị mục tiêu, từ đó đưa ra điều chỉnh kịp thời nhằm giảm sai số.
2. Cơ chế hoạt động của bộ điều khiển servo
Bộ điều khiển servo được vận hành theo một nguyên lý vòng điều khiển phản hồi kín (closed-loop control), giúp hệ thống tự động giám sát và điều chỉnh được các chuyển động của động cơ một cách liên tục và chính xác. Dưới đây chính là các bước hoạt động của chu trình bộ điều khiển servo:
2.1. Nhận tín hiệu điều khiển
Quá trình này bắt đầu khi bộ điều khiển servo nhận được tín hiệu đầu vào từ thiết bị điều khiển trung tâm như PLC, hệ thống điều khiển tự động hoặc máy tính công nghiệp.
Tín hiệu này thường là các yêu cầu cụ thể về vị trí, tốc độ hoặc mô-men xoắn mà động cơ cần đạt được. Đó có thể là lệnh di chuyển đến một vị trí xác định, duy trì một lực kéo hoặc thay đổi tốc độ quay trong quá trình gia công.
2.2. Xử lý và tính toán
Sau khi tiếp nhận lệnh, vi điều khiển (microcontroller) bên trong bộ điều khiển servo sẽ tiến hành phân tích tín hiệu đầu vào. Đồng thời, nó cũng thu thập các dữ liệu phản hồi liên tục từ encoder thiết bị được gắn trên các trục động cơ dùng để đo vị trí, tốc độ quay và gia tốc thực tế.
Vi điều khiển sẽ so sánh giữa giá trị mong muốn và giá trị thực tế hiện tại, sau đó tính toán mức dòng điện, tần số và điện áp cần thiết để điều chỉnh động cơ sao cho đáp ứng đúng yêu cầu đặt ra.
2.3. Tạo và khuếch đại tín hiệu điều khiển
Từ các thông số đã tính toán, bộ điều khiển tạo ra tín hiệu điều khiển thích hợp. Tín hiệu này sẽ được đưa qua bộ khuếch đại công suất (power amplifier) để nâng cao năng lượng trước khi truyền đến động cơ servo.
Quá trình khuếch đại giúp đảm bảo động cơ nhận được đủ công suất để vận hành một cách hiệu quả, ngay cả trong các tình huống tải nặng hoặc thay đổi đột ngột về vận tốc.
2.4. Điều khiển chuyển động của động cơ
Khi đã nhận được tín hiệu điều khiển phù hợp, động cơ servo bắt đầu quay và thực hiện chuyển động theo yêu cầu: quay tới vị trí được đặt trước, tăng hoặc giảm tốc độ, hoặc giữ nguyên mô-men xoắn cần thiết trong suốt thời gian vận hành.
Đặc biệt, quá trình quay này không diễn ra một cách thụ động mà luôn được theo dõi bởi hệ thống cảm biến cụ thể là encoder.
2.5. Phản hồi và hiệu chỉnh liên tục
Encoder liên tục gửi tín hiệu phản hồi về bộ điều khiển servo, cập nhật các thông số hiện tại như vị trí, tốc độ và gia tốc.
Bộ điều khiển lập tức so sánh những dữ liệu phản hồi này với tín hiệu gốc đã đặt ra. Nếu phát hiện sai lệch (dù chỉ là rất nhỏ), nó sẽ nhanh chóng điều chỉnh dòng điện và điện áp cấp cho động cơ để đưa chuyển động quay về đúng quỹ đạo yêu cầu.
Quá trình này diễn ra cực kỳ nhanh có thể lên tới hàng nghìn lần mỗi giây, nhờ đó động cơ hoạt động một cách mượt mà, chính xác và ổn định, ngay cả trong các ứng dụng đòi hỏi độ tinh vi cao như gia công vi cơ khí, in 3D, hàn tự động hay vận hành robot công nghiệp.

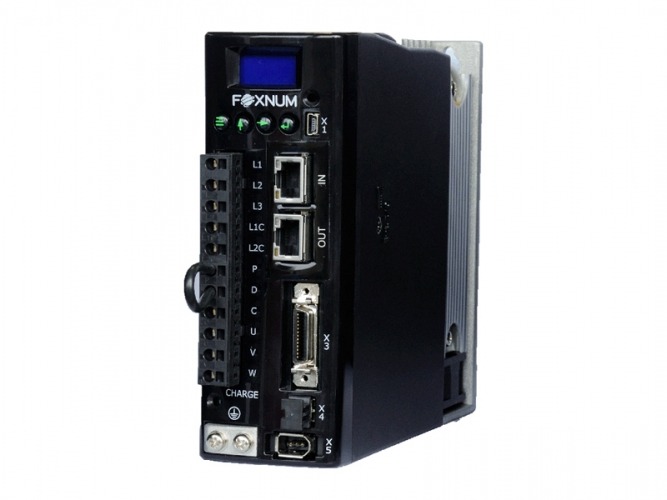

3. Ưu điểm thiết thực của bộ điều khiển servo
Nhờ cơ chế hoạt động khép kín và khả năng xử lý thông minh, servo drive mang lại nhiều lợi ích cho hệ thống tự động:
- Độ chính xác cao: Điều khiển vị trí, tốc độ, mô-men xoắn chính xác đến từng milimet hoặc nhỏ hơn.
- Phản hồi nhanh: Hệ thống phát hiện và điều chỉnh sai số gần như tức thì.
- Tối ưu hiệu suất: Động cơ vận hành mượt mà, ít rung lắc và tiết kiệm năng lượng.
- Dễ tích hợp: Hỗ trợ nhiều chuẩn giao tiếp giúp kết nối dễ dàng với các hệ thống điều khiển khác như PLC, HMI,…
- An toàn và bền bỉ: Tích hợp các chức năng bảo vệ như quá dòng, quá nhiệt, mất pha, ngắn mạch,…
4. Ứng dụng phổ biến của bộ điều khiển servo
Servo drive được sử dụng rộng rãi trong nhiều lĩnh vực công nghiệp, điển hình như:
- Máy CNC và gia công cơ khí: Servo drive giúp điều khiển chính xác chuyển động các trục máy, đảm bảo độ chính xác cao trong cắt gọt, khoan, phay… Tăng chất lượng và năng suất gia công.
- Robot công nghiệp: Điều khiển chính xác các khớp quay, tay gắp trong dây chuyền lắp ráp. Đáp ứng yêu cầu tốc độ và độ chính xác trong dây chuyền tự động.
- Máy in, máy dệt, máy đóng gói: Đồng bộ tốc độ và vị trí giữa các bộ phận chuyển động như trục in, dao cắt, băng tải… Giúp máy vận hành mượt mà, cắt đúng điểm, đóng gói chính xác.
- Thiết bị y tế: Ứng dụng trong máy MRI, máy mổ nội soi, robot y tế… Servo drive hỗ trợ các chuyển động siêu nhỏ, chính xác và ổn định, đảm bảo an toàn và hiệu quả.
- Tự động hóa nhà máy: Điều khiển băng tải, cánh tay robot, cửa tự động, thang nâng… Giúp nhà máy vận hành thông minh, đồng bộ, giảm thiểu sai sót và tiết kiệm chi phí.
5. Kết luận
Bộ điều khiển servo chính là “trái tim” điều phối hoạt động của động cơ servo trong các hệ thống tự động hóa. Với khả năng điều khiển chính xác, phản hồi nhanh và vận hành bền bỉ, servo drive là giải pháp không thể thiếu để nâng cao hiệu suất sản xuất và chất lượng sản phẩm.
