Tối ưu lập trình PLC: Cách chọn ngôn ngữ phù hợp cho dây chuyền sản xuất
1. Lập trình PLC là gì?
Lập trình PLC là quá trình xây dựng các chương trình điều khiển trên bộ điều khiển logic lập trình (PLC) để điều hành hoạt động của máy móc, thiết bị trong hệ thống sản xuất. Thông qua các tín hiệu đầu vào (input) và đầu ra (output), PLC thực hiện các logic điều khiển theo chương trình được lập trình sẵn, từ đó tự động hóa các quy trình như đóng/ngắt thiết bị, điều khiển động cơ, giám sát cảm biến, bảo vệ hệ thống,…

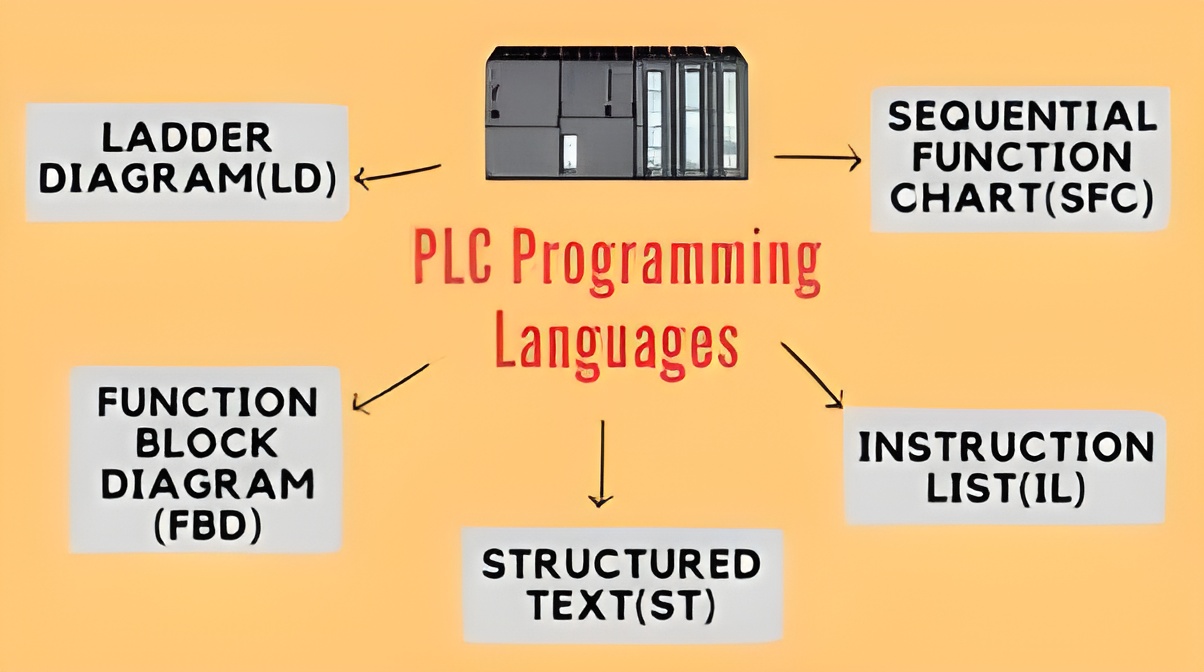

Hiện nay, có nhiều ngôn ngữ được sử dụng trong lập trình PLC, trong đó phổ biến nhất là: Ladder Logic (LD), Function Block Diagram (FBD), Structured Text (ST), Instruction List (IL) và Sequential Function Chart (SFC). Mỗi ngôn ngữ đều có ưu và nhược điểm riêng phù hợp với từng loại ứng dụng và đối tượng sử dụng khác nhau.
2. Các ngôn ngữ lập trình PLC phổ biến hiện nay
2.1. Ladder Logic (LD)
Ladder Logic là ngôn ngữ lập trình PLC đầu tiên và phổ biến nhất, có giao diện dạng sơ đồ giống mạch điện rơ-le truyền thống. Ngôn ngữ này sử dụng các ký hiệu như tiếp điểm, cuộn dây, bộ đếm, bộ hẹn giờ,… để mô tả logic điều khiển.
Ưu điểm:
- Dễ hiểu với kỹ sư điện, kỹ thuật viên vận hành.
- Dễ bảo trì và sửa lỗi nhờ tính trực quan.
- Phù hợp với các ứng dụng điều khiển rời rạc, logic đơn giản.
Nhược điểm:
- Khó mô tả các thuật toán phức tạp.
- Cấu trúc chương trình có thể trở nên cồng kềnh với các hệ thống lớn.
Ứng dụng điển hình: điều khiển motor, hệ thống đóng gói, băng tải, cảm biến on/off.
2.2. Function Block Diagram (FBD)
FBD là ngôn ngữ lập trình PLC dạng đồ họa, sử dụng các khối hàm được kết nối với nhau để thể hiện quy trình xử lý tín hiệu.
Ưu điểm:
- Phù hợp với các hệ thống điều khiển liên tục (PID, xử lý tín hiệu).
- Tính linh hoạt cao và có khả năng tái sử dụng khối hàm.
- Dễ học với người không chuyên lập trình.
Nhược điểm:
- Khó kiểm soát khi chương trình trở nên phức tạp.
- Khó theo dõi luồng dữ liệu so với Ladder Logic.
Ứng dụng điển hình: điều khiển nhiệt độ, áp suất, tốc độ động cơ, biến tần.
2.3. Structured Text (ST)
Structured Text là ngôn ngữ lập trình PLC dạng văn bản có cú pháp tương tự các ngôn ngữ lập trình cấp cao như Pascal hoặc C.
Ưu điểm:
- Phù hợp để xử lý các phép toán phức tạp, thuật toán, vòng lặp, mảng dữ liệu.
- Tổ chức chương trình rõ ràng, dễ quản lý.
- Tối ưu cho dự án quy mô lớn, có xử lý dữ liệu
Nhược điểm:
- Yêu cầu người lập trình có kiến thức tốt về ngôn ngữ lập trình.
- Không trực quan bằng Ladder hoặc FBD.
Ứng dụng điển hình: robot công nghiệp, xử lý dữ liệu cảm biến, điều khiển phức tạp.
2.4. Sequential Function Chart (SFC)
SFC dùng để lập trình các chuỗi hành động theo trình tự, chia chương trình thành các bước (step) và chuyển tiếp (transition).
Ưu điểm:
- Dễ quản lý logic theo giai đoạn.
- Thích hợp với quy trình có tuần tự phức tạp, như đóng gói, lắp ráp.
Nhược điểm:
- Phải kết hợp với các ngôn ngữ khác để hoàn thiện chương trình.
- Không phổ biến bằng LD hay FBD.
Ứng dụng điển hình: dây chuyền đóng chai, hệ thống xử lý nhiều chế độ hoạt động.
3. Làm thế nào để chọn ngôn ngữ lập trình PLC phù hợp?
Không có ngôn ngữ lập trình PLC nào là “tốt nhất” trong mọi trường hợp. Việc lựa chọn cần dựa trên các yếu tố sau:
3.1. Tính chất dây chuyền sản xuất
- Dây chuyền đơn giản, logic ON/OFF: Ladder Logic là lựa chọn tối ưu.
- Dây chuyền có nhiều khối điều khiển liên tục: FBD sẽ linh hoạt và trực quan hơn.
- Hệ thống phức tạp, cần xử lý thuật toán, tính toán nâng cao: Structured Text là lựa chọn đáng cân nhắc.
- Quy trình nhiều bước, tuần tự rõ ràng: SFC giúp phân tầng dễ dàng.
3.2. Trình độ lập trình viên
- Nếu kỹ sư có nền tảng điện: Ladder hoặc FBD dễ tiếp cận hơn.
- Nếu có đội ngũ lập trình chuyên sâu: Có thể ứng dụng Structured Text để tối ưu hiệu suất.
3.3. Phần cứng và phần mềm PLC
Một số hãng PLC chỉ hỗ trợ một số ngôn ngữ nhất định. Ví dụ:
- Siemens hỗ trợ tốt Structured Text và FBD.
- Mitsubishi và Omron thiên về Ladder Logic.
- Allen-Bradley phổ biến với giao diện Ladder kết hợp FBD.
3.4. Yêu cầu bảo trì và mở rộng sau này
Lựa chọn ngôn ngữ lập trình PLC dễ đọc, dễ bảo trì sẽ tiết kiệm đáng kể chi phí trong dài hạn. Với doanh nghiệp có quy mô lớn, hướng đến mở rộng tự động hóa, việc chuẩn hóa ngôn ngữ lập trình cũng cần được chú trọng. Ví dụ:
- Function Block Diagram cho phép tái sử dụng các khối chức năng, giúp tiết kiệm thời gian khi mở rộng hệ thống.
- Structured Text cung cấp khả năng viết mã linh hoạt, phù hợp cho các hệ thống cần thay đổi thường xuyên.
Việc tối ưu lập trình PLC bắt đầu từ chính việc lựa chọn ngôn ngữ phù hợp. Ngôn ngữ đúng không chỉ giúp chương trình hoạt động hiệu quả mà còn hỗ trợ quá trình vận hành, bảo trì, nâng cấp trong tương lai.
Trên đây, ROBOTNEXT đã chia sẻ các ngôn ngữ lập trình PLC trong tự động hóa sản xuất. Hiểu và lựa chọn đúng ngôn ngữ lập trình PLC là bước khởi đầu then chốt để xây dựng hệ thống tự động hóa hiệu quả, ổn định và dễ phát triển trong tương lai; giúp tiết kiệm chi phí lập trình, thời gian triển khai và đặc biệt là dễ bảo trì khi hệ thống gặp sự cố. Với xu hướng phát triển mạnh mẽ của tự động hóa, việc làm chủ các ngôn ngữ như Ladder Logic, FBD, Structured Text… sẽ là lợi thế lớn cho kỹ sư và doanh nghiệp sản xuất.
